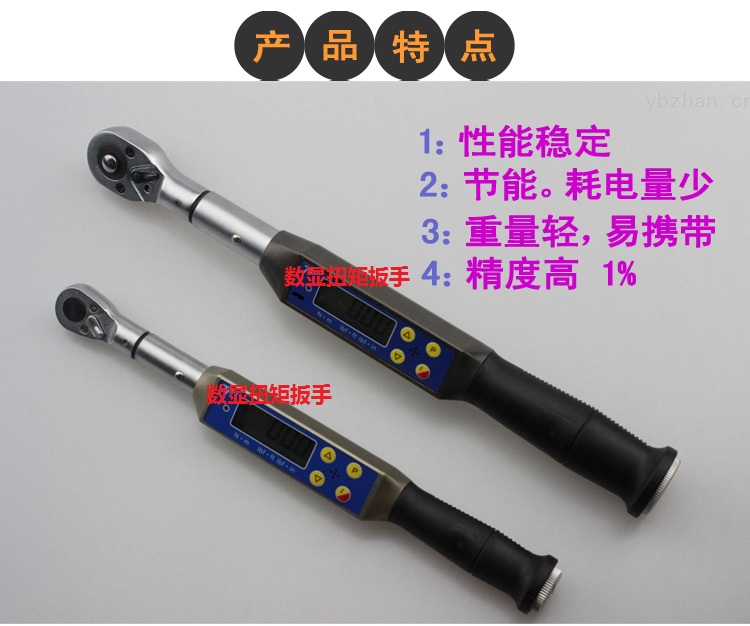

數顯式扭矩扳手
時間：2023-05-16瀏覽次數：2319次
一、簡介
該款數顯扭矩扳手采用高精度、低功耗的智能化微處理器作為核心控制芯片，應用數字化處理技術、應變傳感技術對測量的緊固扭矩精確的以四位半液晶顯示直觀的顯示出其扭矩大小。該產品顯示準確，性能穩定，壽命長，耗電量小，使用方便，配備有多種扭矩預緊和測量模式，并可在峰值模式下可存儲500組檢測的扭矩值數據，可對存儲的數據和電腦進行通訊，使操作者和檢測人員能方便的對記錄的數據進行查看、處理、分析、備份、打印，有效的對緊固件的預緊和測量過程進行了控制和質量保證。廣泛用于航空、航天、汽車，摩托車、精密機器裝配的場合，保證緊固件的精確預緊和測量。
二、檢測范圍、外形結構、尺寸參數
2.1檢測范圍見下表1
設定范圍 | 分度值 | |||
N.m | ft.lb | in.lb | N.m /ft.lb | in.lb |
2 ～ 10 | 1.47 ～ 7.38 | 17.7 ～ 88.5 | 0.01 | 0.1 |
4 ～ 20 | 2.9 ～ 1 4.7 | 35.4 ～ 177 | 0.01 | 0.1 |
10 ～ 50 | 7.4 ～ 36.9 | 88.5 ～ 442.5 | 0.01 | 0.1 |
20 ～ 100 | 14.7 ～ 73.8 | 177 ～ 885 | 0.1 | 1 |
40 ～ 200 | 29.5 ～ 147.5 | 354 ～ 1770 | 0.1 | 1 |
60 ～ 300 | 44 ～ 221 | 530 ～ 2665 | 0.1 | 1 |
100 ～ 500 | 74 ～ 369 | 885 ～ 4425 | 0.1 | 1 |
160 ～ 800 | 117 ～ 590 | 1416～ 7080 | 0.1 | 1 |
200 ～ 1000 | 147 ～738 | 1770～ 8850 | 0.1 | 1 |
400~2000 | 295~1475 | 3540~17700 | 0.1 | 1 |
2.2主要尺寸見下表
N.m | 方榫 (mm) | 有效力臂 L1 (mm) | 總長 L2 (mm) | 重量 Kg |
2 ～ 10 | 10 | 240 | 340 | 0.75 |
4 ～ 20 | 10 | 260 | 339 | 0.75 |
10 ～ 50 | 10 | 277 | 352 | 0.8 |
20 ～ 100 | 12.5 | 330 | 440 | 1.1 |
40 ～ 200 | 12.5 | 400 | 483 | 1.4 |
60 ～ 300 | 12.5 | 500 | 643 | 1.7 |
100 ～ 500 | 20 | 700 | 766 | 3.45 |
160 ～ 800 | 20 | 800 | 929 | 4.6 |
200 ～ 1000 | 25 | 1150 | 1281 | 7.5 |
400~2000 | 25 | 1200 | 1348 | 10.2 |
